Dylunio Strwythurol

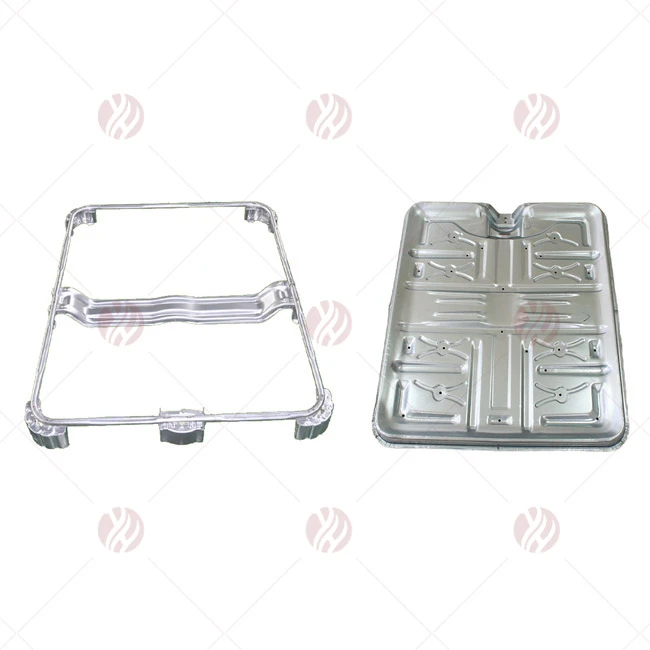

Mae paled sylfaen dur IBC yn cynnwys pum cydran allweddol:

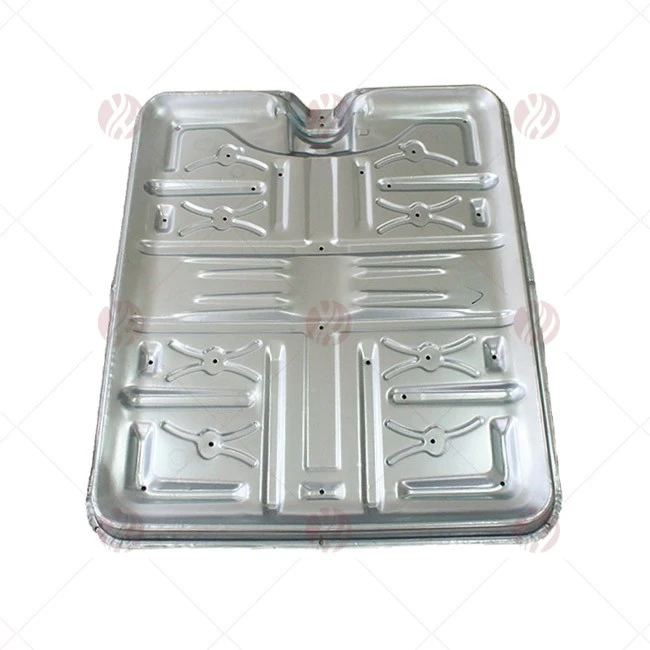

Padell fetel
Trawst (trawst croes)
Pum gofodwr

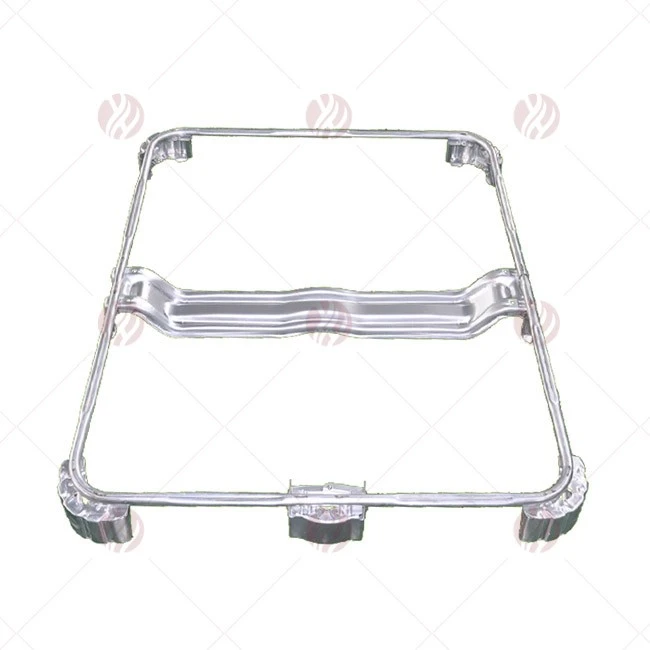

Modrwy sylfaen
Mae cynhyrchu yn dechrau trwy ffurfio'r cylch sylfaen yn ffrâm hirsgwar. Yna caiff ei weldio ynghyd â'r llwybrydd a'r gwahanwyr i greu strwythur anhyblyg. Yn olaf, mae'r padell fetel wedi'i osod ar ei ben, gan sicrhau'r cawell dur a chwblhau cynulliad sylfaen IBC.
Dylunio Logisteg wedi'i Optimeiddio
Er mwyn gwella effeithlonrwydd cludo, mae cynllun arbed cludo nwyddau wedi'i gyflwyno:
- Hyd at 500 o baletau fesul 40' cynhwysydd (o'i gymharu â. 370 yn draddodiadol)
- Gellir cydosod y badell fetel a'r sylfaen weldio yn ddiweddarach ar safle'r cwsmer
- Mae'r dull hwn yn lleihau costau cludo tra'n gofyn am ychydig o lafur ychwanegol-dim ond dau sgriw sydd angen eu gosod yn ystod y cynulliad terfynol, y gellir ei wneud ochr yn ochr â gosod cawell.
Dimensiynau Safonol a Nodweddion Cynulliad
Maint safonol: 1200 mm × 1000 mm
Yn cyd-fynd â chludiant cynhwysydd a systemau racio warws
Mae paled sylfaen ddur IBC yn cynnwys naw pennaeth sgriw integredig wedi'u lleoli o amgylch y perimedr i'w cysylltu'n ddiogel â'r cawell dur. Mae dau opsiwn cyfluniad ar gael:
Sgriwiau tapio eich hun ar gyfer llinellau cynhyrchu awtomataidd
Systemau cnau{0}}a-bollt ar gyfer cydosod â llaw
Mae penaethiaid atgyfnerthu ychwanegol yn y badell diferu a'r rhan gefn yn sicrhau bod y cylch gwaelod a'r bylchau wedi'u gosod yn ddiogel, gan arwain at strwythur sefydlog, heb ddirgryniad.
Deunydd a Chryfder
Mae'r paled wedi'i adeiladu gyda thrwch deunydd wedi'i optimeiddio ar gyfer cryfder ac effeithlonrwydd:
Sosban fetel: 1.0 mm
Traversal: 2.0 mm
Gwahanwyr: 1.4 mm
Cylch sylfaen: 1.5 mm
Mae'r cyfuniad hwn yn darparu capasiti cario llwyth rhagorol ac anhyblygedd strwythurol.
Diogelu rhag Cyrydiad
Mae'r holl gydrannau'n cael eu trin â galfaniad sinc Mwy na neu'n hafal i 80 g/m², gan gynnig:
Gwrthwynebiad cryf i rwd a chorydiad
Addasrwydd ar gyfer amgylcheddau awyr agored a chemegol
Bywyd gwasanaeth hir o dan amodau anodd
|
NODWEDDION CYNNYRCH |
|||
|
Mae cynhwysydd 40 troedfedd yn dal 500 o setiau. |
|||
|
Cyflwynwyd y gwaith adeiladu 2 ran hwn i leihau costau cludo nwyddau. |
|||
|
PARAMEDRAU TECHNEGOL |
|||
|
TRYCHWCH |
1.0mm |
Safonol |
PLÂT SYLFAENOL IBC |
|
2.0mm |
PONT GANOLFAN IBC |
||
|
1.4mm |
BYLCHWR CORNEL IBC |
||
|
1.4mm |
BYLCHWR CEFN IBC |
||
|
1.5mm |
CYLCH SYLFAEN IBC |
||
|
TRYCHWCH |
0.9mm |
Ysgafn |
PLÂT SYLFAENOL IBC |
|
1.8mm |
PONT GANOLFAN IBC |
||
|
1.35mm |
BYLCHWR CORNEL IBC |
||
|
1.35mm |
BYLCHWR CEFN IBC |
||
|
1.4mm |
CYLCH SYLFAEN IBC |
||
|
CODIO SINC |
Z80 (>80g/㎡) |
||
|
MANYLEB |
1200mm * 1000mm * 161mm (clirio jack 80mm) |
||
|
1200mm * 1000mm * 171mm (clirio jack 90mm) |
|||
|
DARLUN SGRIF |
M8 LLOE NUT |
||
|
M8 HUNAN-TAPPING |
|||
FAQ
C: Er bod y dull hwn yn lleihau costau cludiant, tybed a yw'r costau llafur ychwanegol yn negyddu'r budd cyffredinol.
A: Mae hyn yn ychwanegu llafur dibwys, sy'n gofyn am osod dau sgriw cloi yn unig, tasg y gellir ei chyflawni ar yr un pryd â chynulliad ffrâm sylfaenol yr IBC.
